E' una sonda robusta, durevole e a basso consumo che serve per misurare l'umidità del terreno, in giardino, nei campi, in vasi piccoli e grandi, oppure la presenza/assenza/livello di acqua per esempio in vasche o altri recipienti, pozzi, abbeveratoi.
Il sensore è di tipo capacitivo, di buona precisione e molto resistente alla corrosione (al contrario dei tipici sensori resistivi che si ossidano e quindi hanno una vita utile estremamente breve e sono sempre da sostituire), e la misura di umidità non dipende dalla salinità del terreno.
La sonda è sigillata e può venire sommersa o interrata; per sicurezza cmq. consigliamo un secondo isolamento.

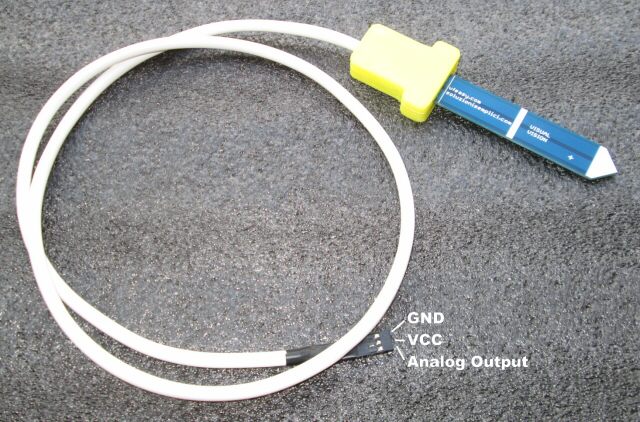

Si collega con un connettore Dupont standard 2.54mm; la piedinatura è illustrata nella foto.
Necessita di una tensione costante di alimentazione tra 3 e 12 Volt (assorbimento inferiore a 1mA).; è necessario fornire una tensione di alimentazione costante (es. prelevata da regolatore di tensione) perché la tensione di uscita e la precisione dipende dalla tensione di alimentazione.
Ha una uscita analogica (impedenza di uscita 2..5KOhm) a cui applicherete un carico tipicamente di 1MOhm.
Con alimentazione a 3.3V e carico circa 1MOhm l'output "asciutta" (umidità 0%) è circa 2.5V, l'output immersa in una caraffa d'acqua (circa 100%) è circa 1.5V. Con altre tensioni di alimentazione i valori cambiano.
Il sistema tipico di calibrazione è fare una misura di tensione a secco (aria o ancora meglio terreno completamente asciutto) e una misura in acqua (hum0 e hum100) e per ricavare un valore 0-100% lineare si usano queste formule:
hi=(hi*100)/(hum0-hum100);
hi=(9.247*exp(hi*0.0245)-9)*1.02;
La misura ha ottima ripetibilità, precisione circa 5%.
|
Utilizziamo VV-Soil dentro TXsoil: il nostro dispositivo per misurare e trasmettere umidità
TXsoil misura e trasmette (con intervallo di trasmissione a scelta) l'umidità del terreno, oppure la presenza/livello di acqua. E' fornito in scatola IP56 e funziona normalmente con 4 pile AA (1.5V, alcaline o Litio). Può trasmettere via Wifi HTTP/ MQTT a molteplici sistemi di visualizzazione ed automazione (inclusi i nostri DisplayRX, ControlHUB) e in versione RF anche con una speciale trasmissione RF a bassissimo consumo (ricevuta da DisplayRX, ControlHUB o RXTXeasy GSM).
Inoltre abbiamo TXtemp (temperatura) e TXdata (tx di qualsiasi cosa)
E' interessante misurare l' umidità del terreno, ma abbiamo pensato anche ad altre cose; e quindi abbiamo TXtemp per misurare la temperatura (uno degli impieghi di TXtemp è in associazione a Orologio/SuperClock/MegaClock), e per praticamente ogni tipo di misura abbiamo TXdata (RS232, RS485 ModBus) - che può essere collegato alle migliaia di misuratori RS232 oppure ModBus professionali di terze parti esistenti (e ce n'è per tutte le esigenze: misuratori di temperatura e umidità, anemometri, misuratori di tensione, energia, contatori luce, contatori acqua, sensori di presenza, sensori di luminosità, sensori di umidità del suolo, eccetera; praticamente tutti i misuratori professionali si trovano in standard ModBus o RS232; e non solo misuratori).
|
Acquista VV-Soil
Il prodotto è inviato in confezione antiurto.
E' un prodotto italiano, progettato e realizzato in Italia!
PayPal o carta di credito o PostePay
Acquista usando il pulsante seguente e aggiungendo al carrello di PayPal (dove potrai modificare la quantità).
C'è un leggero sovrapprezzo che copre le commissioni di PayPal.
Versione desiderata:
